Màn hình hiển thị mực nước là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế
Màn hình hiển thị mực nước giúp giám sát mức chất lỏng trong bồn chứa theo thời gian thực. Đồng thời giúp cảnh báo hoặc điều khiển thiết bị khác như : Còi, loa, bơm , van xả tự động.
Tham khảo thêm màn hình hiện thị mức chất lỏng tại đây.
Màn hình hiển thị mực nước là gì?
Màn hình hiển thị mực nước là thiết bị dùng để nhận tín hiệu từ cảm biến đo mức và hiển thị giá trị mực nước hoặc mức chất lỏng trên màn hình led. Thiết bị giúp người vận hành theo dõi lượng nước trong bồn chứa một cách trực quan, từ đó chủ động điều khiển bơm, cảnh báo khi nước đầy hoặc cạn và đảm bảo hệ thống vận hành an toàn.
Màn hình hiển thị mực nước được sử dụng rộng rãi trong hệ thống cấp nước sinh hoạt, nhà máy sản xuất, xử lý nước thải, hồ chứa, bể pccc, bồn hóa chất và nhiều ứng dụng công nghiệp khác.
Cấu tạo của màn hình hiển thị mực nước
Một hệ thống hiển thị mực nước thường bao gồm các thành phần chính sau:
Cảm biến đo mực nước
Cảm biến có nhiệm vụ đo chiều cao hoặc mức chất lỏng trong bồn chứa. Tùy theo môi trường sử dụng có thể lựa chọn:
- Cảm biến siêu âm.
- Cảm biến áp suất thủy tĩnh.
- Cảm biến radar.
- Cảm biến điện dung.
- Phao đo mức liên tục.

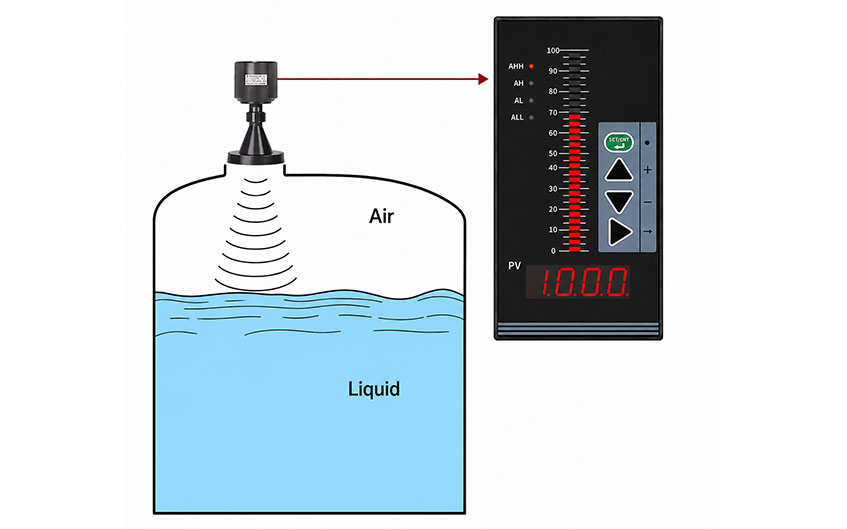

Hình ảnh màn hình hiện thị mức chất lỏng đọc tín hiệu từ cảm biến rada
Bộ hiển thị
Bộ hiển thị nhận tín hiệu từ cảm biến và chuyển đổi thành giá trị hiển thị theo đơn vị như:
- Mét (m)
- Centimet (cm)
- Milimet (mm)
- Phần trăm (%)
- Lít (l)
- Mét khối (m³)
Ngoài việc hiển thị số liệu, nhiều thiết bị còn cho phép cài đặt cảnh báo và điều khiển.
Nguồn cấp
Nguồn hoạt động phổ biến gồm: 24vdc, 220vac, 12vdc (một số hệ thống chuyên dụng)
Thiết bị điều khiển
Có thể kết hợp với:Plc, Biến tần, Relay, Bộ điều khiển bơm, Hệ thống scada, Hmi

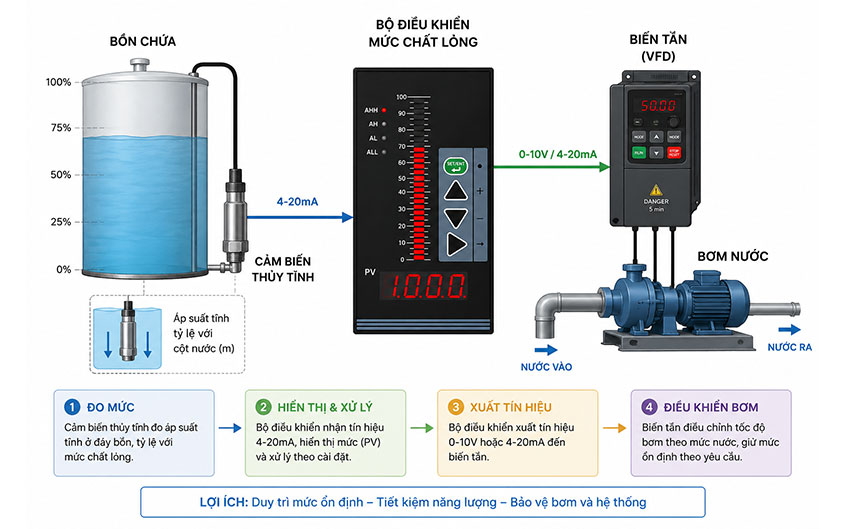

Bộ hiện thị mức chất lỏng kết hợp hệ thống bơm nước tự động
Nguyên lý hoạt động
- Quá trình hoạt động diễn ra theo các bước:
- Cảm biến liên tục đo mức nước trong bồn.
- Tín hiệu được truyền về màn hình hiển thị.
- Bộ xử lý chuyển đổi tín hiệu thành giá trị thực.
- Màn hình hiển thị mực nước theo thời gian thực.
- Khi đạt ngưỡng cài đặt, hệ thống có thể phát cảnh báo hoặc điều khiển thiết bị.

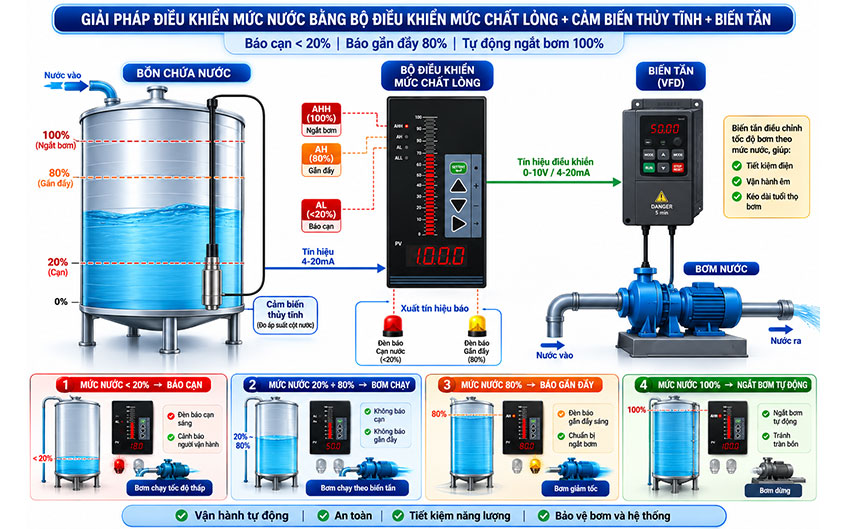

Ví dụ:
- Mực nước dưới 20% → báo cạn.
- Mực nước đạt 80% → báo gần đầy.
- Mực nước đạt 100% → ngắt bơm tự động.
Các loại tín hiệu hỗ trợ
Để tương thích với nhiều loại cảm biến khác nhau, màn hình hiển thị thường hỗ trợ: 4–20ma, 0–10v, 0–5v , 1–5v, Rs485 modbus rtu, Xung (pulse), Rtd pt100, Thermocouple (ở các dòng đa năng)
Tính năng nổi bật
Một màn hình hiển thị hiện đại thường được trang bị nhiều tính năng hữu ích như:
- Hiển thị led độ sáng cao.
- Độ chính xác cao.
- Cài đặt dễ dàng bằng phím bấm.
- Hiển thị theo nhiều đơn vị.
- Cảnh báo bằng relay.
- Hỗ trợ truyền thông modbus rs485.
- Hiệu chuẩn nhanh.
- Hoạt động ổn định trong môi trường công nghiệp.
- Ưu điểm khi sử dụng
- Theo dõi liên tục
- Người vận hành có thể kiểm tra mực nước mọi lúc mà không cần mở nắp bồn.
- Giảm chi phí nhân công
- Không cần kiểm tra thủ công nhiều lần trong ngày.
- Hạn chế tràn hoặc cạn nước
- Thiết bị giúp cảnh báo sớm và điều khiển bơm tự động.
- Nâng cao tuổi thọ hệ thống
- Bơm và các thiết bị liên quan hoạt động đúng chu trình, giảm nguy cơ chạy khô hoặc quá tải.
- Dễ tích hợp
- Có thể kết nối với plc, hmi, scada hoặc hệ thống iot để giám sát từ xa.
Ứng dụng thực tế
Màn hình hiển thị mực nước được ứng dụng trong nhiều lĩnh vực:
- Hệ thống cấp nước
- Giám sát bể nước sinh hoạt tại chung cư, khách sạn, bệnh viện và trường học.
- Nhà máy sản xuất
- Theo dõi mức nước làm mát, nước công nghệ hoặc nguyên liệu dạng lỏng.
- Xử lý nước thải
- Giám sát bể điều hòa, bể lắng, bể chứa và bể trung gian.
- Ngành thực phẩm
- Kiểm soát lượng nguyên liệu lỏng trong quá trình sản xuất.
- Ngành hóa chất
- Theo dõi mức hóa chất trong bồn chứa nhằm đảm bảo an toàn và tránh tràn.
- Phòng cháy chữa cháy
- Giám sát mực nước trong bể pccc để luôn duy trì dung tích dự phòng theo yêu cầu.
Tiêu chí lựa chọn màn hình hiển thị mực nước
Khi lựa chọn thiết bị, nên quan tâm đến các yếu tố sau:
- Loại tín hiệu đầu vào.
- Kích thước màn hình.
- Khoảng cách quan sát.
- Nguồn cấp.
- Độ chính xác.
- Chuẩn truyền thông.
- Ngõ ra relay.
- Điều kiện môi trường làm việc.
- Khả năng chống bụi và chống nước.
Hướng dẫn lắp đặt
- Để thiết bị hoạt động ổn định:
- Lắp đặt đúng sơ đồ của nhà sản xuất.
- Sử dụng nguồn điện ổn định.
- Kiểm tra tiếp địa nhằm giảm nhiễu.
- Hiệu chuẩn trước khi đưa vào vận hành.
Những lỗi thường gặp
- Hiển thị sai giá trị
- Nguyên nhân:
- Cảm biến chưa hiệu chuẩn.
- Sai dải tín hiệu.
- Đứt dây tín hiệu.
- Màn hình không hiển thị
Nguyên nhân:
- Mất nguồn.
- Cầu chì hỏng.
- Nguồn cấp không đúng điện áp.
- Giá trị dao động
- Nhiễu điện.
- Cảm biến lắp chưa đúng vị trí.
- Mặt chất lỏng dao động mạnh.
Bảo trì định kỳ
- Để duy trì độ chính xác và tuổi thọ thiết bị, nên:
- Vệ sinh cảm biến định kỳ.
- Kiểm tra đầu nối và dây tín hiệu.
- Hiệu chuẩn theo khuyến nghị của nhà sản xuất.
- Kiểm tra relay và các ngõ ra điều khiển.
- Thử chức năng cảnh báo định kỳ.
Câu hỏi thường gặp
- Màn hình hiển thị có dùng được với mọi cảm biến không?
- Không phải tất cả. Cần lựa chọn thiết bị có tín hiệu đầu vào tương thích với cảm biến đang sử dụng.
- Có thể điều khiển bơm trực tiếp không?
- Nhiều model có relay tích hợp cho phép điều khiển bơm hoặc van điện từ theo mức cài đặt.
- Có thể giám sát từ xa không?
- Hoàn toàn có thể nếu thiết bị hỗ trợ modbus rs485 hoặc kết nối với plc, hmi hoặc hệ thống iot.
- Nên chọn led hay lcd?
- Led phù hợp với khoảng cách quan sát xa và môi trường công nghiệp. Lcd thích hợp cho các ứng dụng cần hiển thị nhiều thông tin trong không gian nhỏ.
Kết luận
Màn hình hiển thị mực nước là giải pháp hiệu quả giúp giám sát mức chất lỏng một cách chính xác và liên tục. Việc lựa chọn đúng thiết bị không chỉ nâng cao hiệu quả vận hành mà còn góp phần bảo vệ hệ thống bơm, giảm chi phí bảo trì và tăng tính tự động hóa cho toàn bộ dây chuyền. Đối với các hệ thống cấp nước, xử lý nước, hóa chất hay sản xuất công nghiệp, đây là thiết bị không thể thiếu để đảm bảo an toàn và tối ưu hóa quá trình vận hành.
