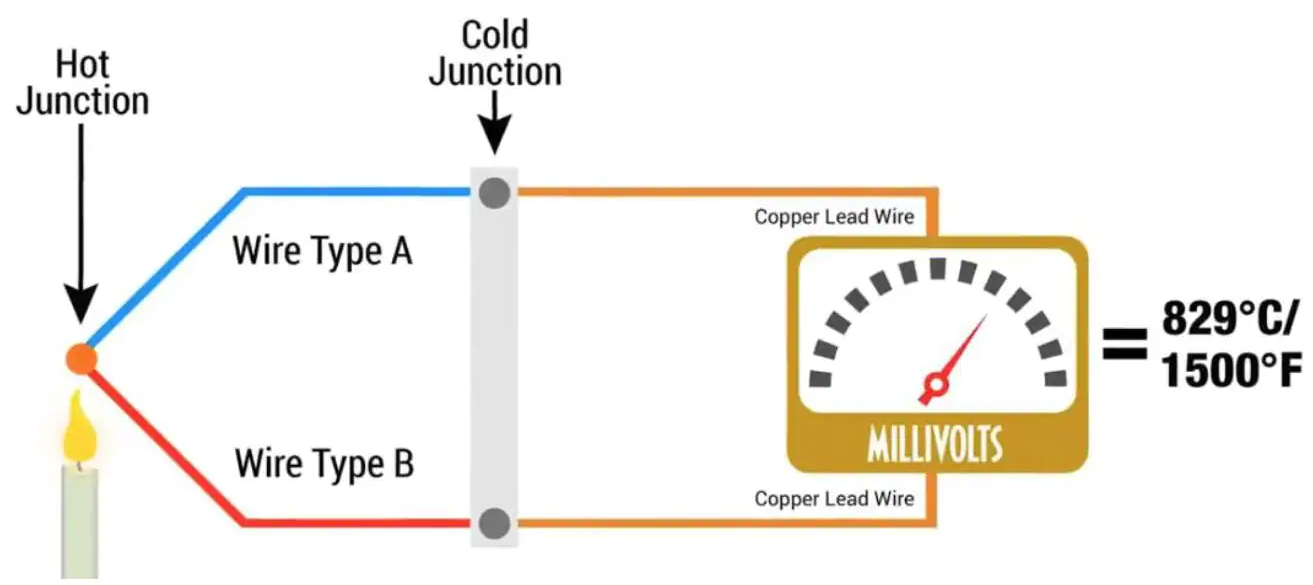

Cặp nhiệt điện loại K là gì?

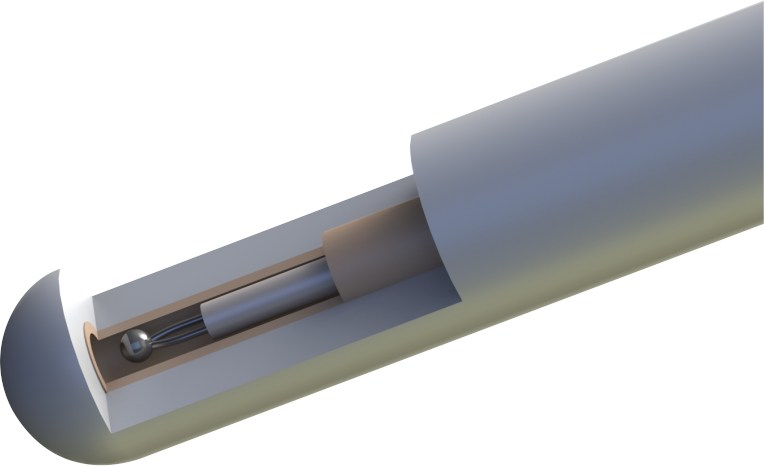

- Cặp nhiệt điện Loại K đề cập đến bất kỳ cảm biến nhiệt độ nào có chứa ruột dẫn Chromel và Alumel, đáp ứng các yêu cầu đầu ra như được nêu trong ANSI / ASTM E230 hoặc IEC 60584 đối với cặp nhiệt điện Loại K. Đây có thể là cảm biến ngâm, cảm biến bề mặt, dây hoặc một kiểu cảm biến hoặc cáp khác.
- Mã màu tiêu biểu cho cặp nhiệt điện loại K là gì?
- Dây loại K chủ yếu có sẵn trong hai mã màu, đầu nối màu vàng và / hoặc dây dẫn màu vàng và đỏ theo ANSI / ASTM E230, hoặc Đầu nối màu xanh lá cây và / hoặc dây dẫn màu xanh lá cây và trắng theo tiêu chuẩn IEC 60584.
- Cặp nhiệt điện loại K có phạm vi nhiệt độ chung từ -200 đến 1260 ° C (-326 đến 2300 ° F), tuy nhiên có một số lưu ý cho điều này:
- Nếu được sử dụng cho nhiệt độ dưới 0 ° C, vật liệu đặc biệt là cần thiết để đáp ứng độ chính xác được chỉ định. Ngoài ra, các Giới hạn Lỗi Đặc biệt không được chỉ định đối với nhiệt độ dưới 0 ° C.
- Các giới hạn nhiệt độ trên được đề xuất cuối cùng cho Loại K dựa trên kích thước của ruột dẫn được sử dụng:
|
Dây Gage |
Đường kính |
Nhiệt độ đề xuất tối đa |
|
# 8 AWG |
0.128” |
1280 ° C / 2300 ° F |
|
# 14 AWG |
0.064” |
1090 ° C / 2000 ° F |
|
# 20 AWG |
0.032” |
980 ° C / 1800 ° F |
|
# 24 AWG |
0.020” |
870 ° C / 1600 ° F |
|
# 28 AWG |
0.013” |
870 ° C / 1600 ° F |
|
# 30 AWG |
0.010” |
760 ° C / 1400 ° F |
Điện áp của cặp nhiệt điện loại K là gì?
|
Nhiệt độ |
Đầu ra |
|
0°C |
0,000 mV |
|
100°C |
4,096 mV |
|
200°C |
8.138 mV |
|
300°C |
12,209 mV |
|
400°C |
16.397 mV |
|
500°C |
20,644 mV |
|
600°C |
24.905 mV |
|
700°C |
29.129 mV |
|
800°C |
33.275 mV |
|
900°C |
37.326 mV |
|
1000°C |
41.276 mV |
|
1100°C |
45,119 mV |
|
1200°C |
48.838 mV |
Biểu đồ điện trở cho cặp nhiệt điện loại K
Cặp nhiệt điện không được sản xuất cho một điện trở cụ thể, chúng đo nhiệt độ dựa trên điện áp đầu ra mà chúng cung cấp. Điện trở sẽ thay đổi theo kích thước dây dẫn và phần nào với số lượng dây dẫn được sử dụng.
