Điện trở xả dùng cho biến tần, thiết bị được sử dụng rộng dãi trong các nghành công nghiệp có sử dụng các chức năng điều khiển tăng giảm tốc độ động cơ chuyên dụng...
Điện trở xả (Brake resistor) là loại điện trở được lắp cho biến tần trong các ứng dụng điều khiển động cơ yêu cầu thời gian tăng giảm tốc ngắn, dừng đột ngột, tải có quán tính lớn, moment thay đổi, tải đảo chiều liên tục, các tải nâng hạ…
Phân loại Điện trở xả
Điện trở xả thường được phân loại theo cấu tạo. Có 2 loại điện trở xả được sử dụng phổ biến đó là điện trở xả vỏ sứ và điện trở xả vỏ nhôm.
Điện trở xả vỏ sứ
- Là loại có cấu tạo bằng lớp vỏ bên ngoài làm bằng sứ.
- Ưu điểm: Giá thành rẻ.
Nhược điểm:
- Kích thước lớn.
- Độ bền không cao bằng loại vỏ nhôm.
- Tản nhiệt kém hơn điện trở xả vỏ nhôm.

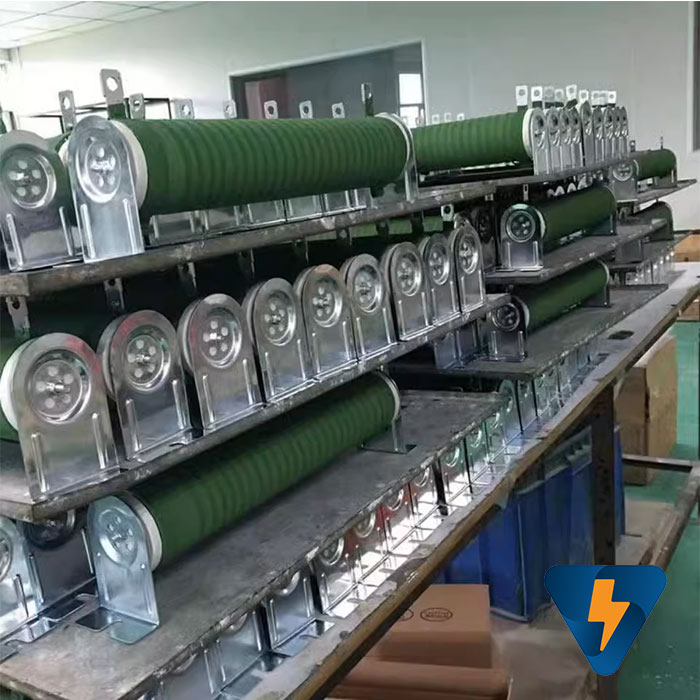

Hình ảnh Điện trở xả vỏ sứ

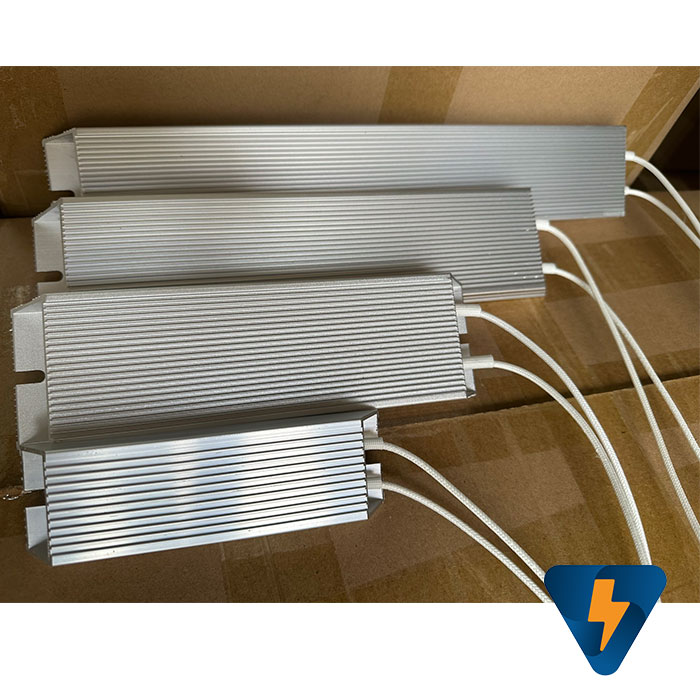

Điện trở xả vỏ nhôm
Vỏ được làm bằng nhôm nguyên chất có khả năng chịu được môi trường khắc nhiệt, bụi bẩn. Điện trở nhôm chịu dược dao động mạnh, an toàn và ứng dụng rộng rãi trong các mạch công suất, biến tần, hệ thống AC Servo.
Ưu điểm Điện trở xả vỏ nhôm
- Độ bền cao
- Kích thược gọn nhẹ.
- Chịu được dao động.
- Tản nhiệt tốt.
Nguyên lý làm việc của điện trở xả
- - Khi động cơ bị hãm nhanh, hay có quán tính lớn, lúc này tốc độ thực tế của động cơ cao hơn tốc độ điều khiển của biến tần.
- Tại thời điểm này biến tần không thể hãm động cơ theo thời gian đã được cài đặt sẵn.
- Động cơ biến thành máy phát hồi tiếp xả năng lượng ngược trở lại DC bus.
- Thông thường, biến tần sẽ điều khiển thời gian hãm của động cơ hợp lý để không xảy ra tình trạng quá tải. Nếu yêu cầu động cơ dừng gấp thì nguồn năng lượng này sẽ phải được tiêu thụ bớt.
- Điện trở hãm sẻ giúp biến tần tiêu thụ nguồn năng lượng đó. Khi điện áp DC bus tăng cao đến một trị số nhất định, biến tần sẽ kích dẫn transistor để điện áp DC bus qua điện trở hãm. Điện trở biến đổi điện năng thành nhiệt năng.
- Nếu không có điện trở, mỗi lần giảm tốc hay hãm, biến tần có thển báo lỗi do quá áp trên DC bus.

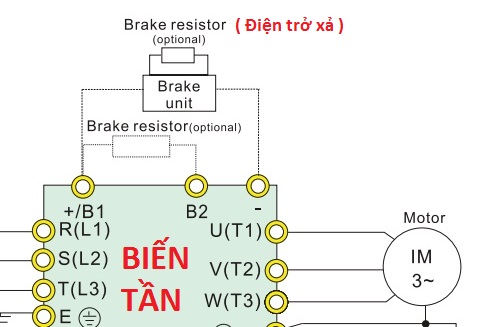

Sơ đồ nối dây điện trở xả với biến tần
Cách chọn điện trở xả lắp cho biến tần
Hãy tưởng tượng điện trở xả như là cái bình chứa khi điện áp trên bus DC lên cao sẽ đổ ra điện trở xả và thông số điện trở. Nếu ta chọn thông số điện trở quá nhỏ thì biến tần xả chậm một số trường hợp vẫn còn báo lỗi, hoặc có thể ảnh hưởng đến thiết bị và tuổi thọ của nó. Còn nếu chọn quá lớn điện trở xả quá nhanh gây ra tình trạng dễ cháy điện trở xả.
Vì vậy, để lựa chọn điện trở xả phù hợp phải dựa vào nhiều yếu tố như: công suất của động cơ, tải của động cơ, hãng biến tần….
Ngoài ra, khi lựa chọn điện trở xả thì cần tuân theo chỉ dẫn của nhà sản xuất biến tần.

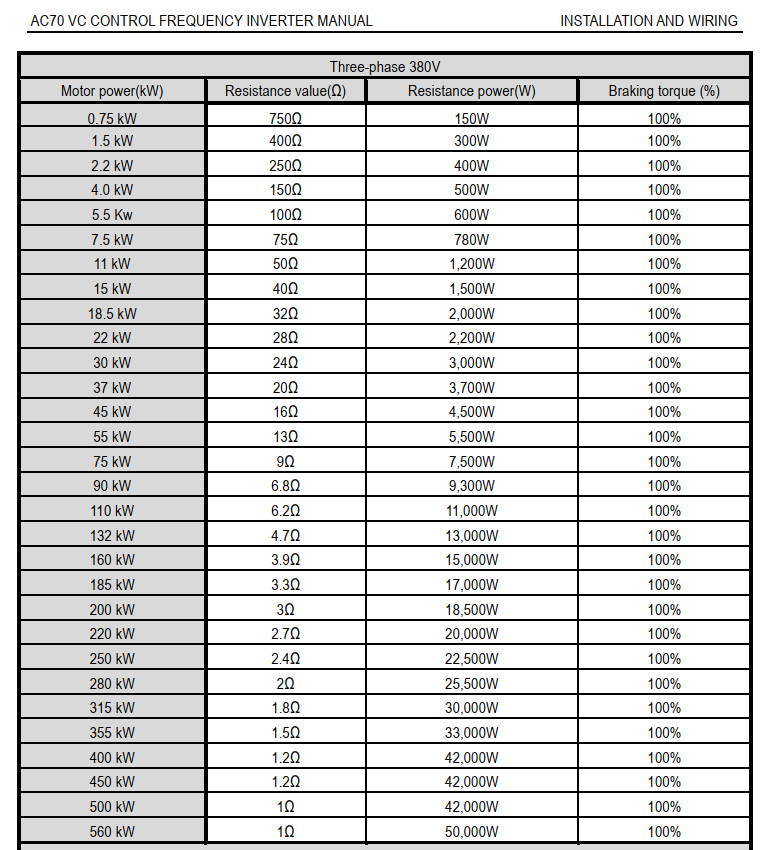

Tham khảo bảng lựa chọn điện trở xả kết nối với biến tần dòng AC70 thương hiệu biến tần Veichi
