Cách đấu bộ điều khiển từ xa cầu trục Telecrane 8 nút F21-E1 380V/50hZ
Để đấu bộ điều khiển cầu trục người đấu cần chú ý 2 dây nguồn Power 1 (màu đen), dây Power 2 (màu nâu) và dây Com (màu da cam).
Cách đấu bộ điều khiển từ xa cầu trục Telecrane 8 nút F21-E1 380V/50hZ
Bước 1: Xác định đâu là bộ phát đâu là bộ thu

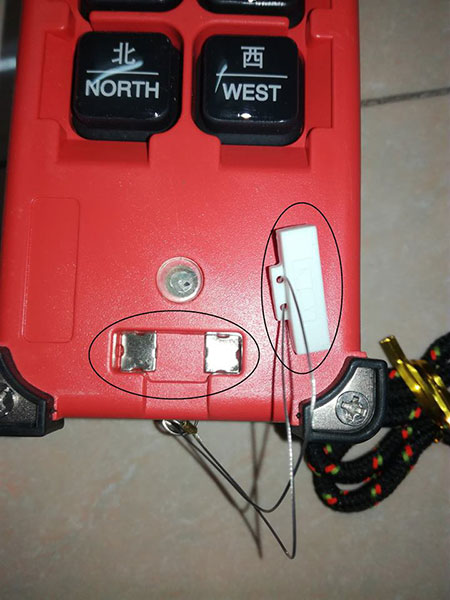

Bước 2: Lắp pin cho bộ phát của bộ điều khiển từ xa cho cầu trục (nút bấm cầm tay)
Bước 3: Xác định nguồn điện phù hợp để gắn vào nguồn điện của điện mạng lưới cung cấp điện cho bộ thu (không cần dùng pin).
Bước 4: Xác định nguồn điện cho khởi động từ, gắn vào khởi động từ
Bước 5: Dựa vào sơ đồ lắp đặt lựa chọn dây tiếp điểm gắn vào khởi động từ tương ứng cho từng nút bấm trên bộ phát.

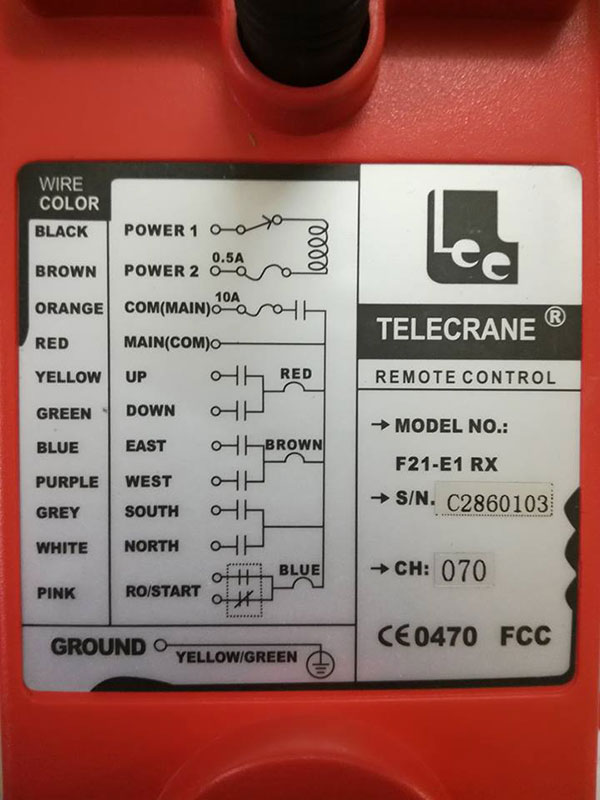

Sơ đồ lắp đặt dây tiếp điểm của điều khiển cầu trục Telecrane F21
Bước 6 : Mở nguồn bấm thử bộ điều khiển từ xa trên cầu trục theo nhu cầu sử dụng (nâng lên hạ xuống)
Để đấu bộ điều khiển người đấu cần chú ý 2 dây nguồn Power 1 (màu đen), dây Power 2 (màu nâu) và dây Com (màu da cam), 3 dây đấu vào 3 pha của nguồn 380V.
- "Đấu như trên là cách chống mất pha áp đơn giản cho cầu trục. Vì nếu mất pha 1 trong 2 dây nguồn bộ điều khiển không có điện sẽ không điều khiển được. Trường hợp 2 nếu mất pha đấu vào dây Com các Contactor sẽ không có điện. Đó là cách bảo vệ mất pha nguồn điện"
- Dây Main có màu đỏ vì khi nhấn nút Start trên tay điều khiển thì chân sẽ tiếp xúc với chân Com màu cam, khi nhấn Stop sẽ ngắt ra khỏi chân Com. Chân này được đấu với Contactor để cấp điện cho toàn bộ cầu trục – có chức năng dừng khẩn cấp, ngắt nguồn biến tần.
- Dây Up (contactor chiều lên): Màu vàng
- Dây Down (contactor chiều xuống): Màu xanh da trời
- Dây East (contactor chiều trái, xe con): Màu xanh nước biển
- Dây West (contactor chiều phải, xe con): Màu tím
- Dây South (contactor chiều thuận, xe lớn): Màu xám
- Dây North (contactor chiều ngược, xe lớn): Màu trắng
- Dây R0/Start – Còi báo hiệu, mỗi khi bạn ấn nút start dây này được nối với chân đỏ, bỏ nút start không còn kết nối nữa. Vì vậy bạn có thể nối chân này với một còi 220v để báo hiệu mỗi khi ấn nút start thì còi sẽ kêu.
Khóa dừng khẩn cấp trên tay điều khiển từ xa

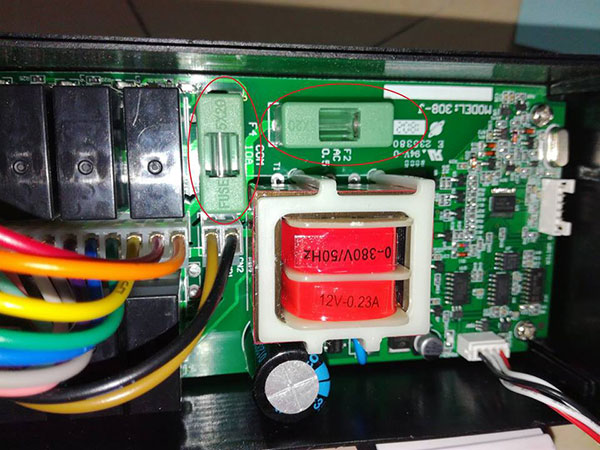

Cầu chì, biến áp, mạch điện bên trong bộ thu từ xa

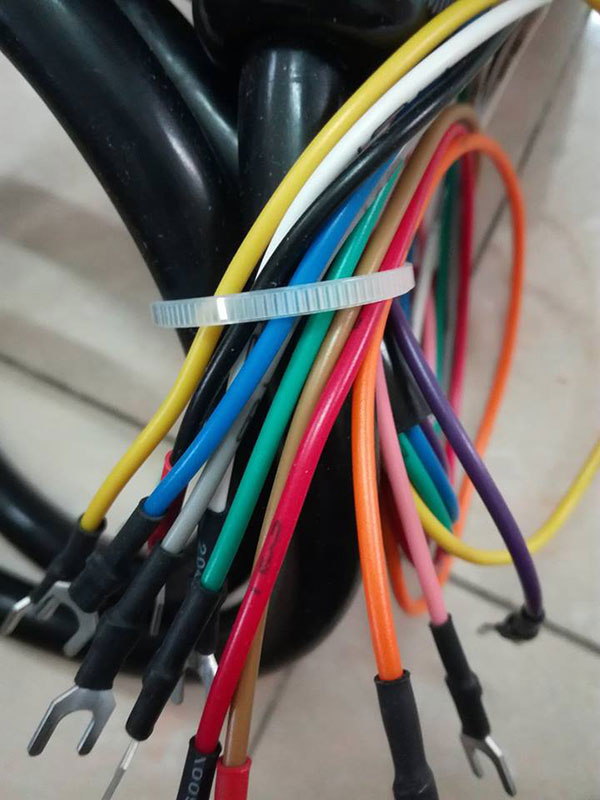

Dây điện được bấm đầu cosse trên bộ điều khiển từ xa

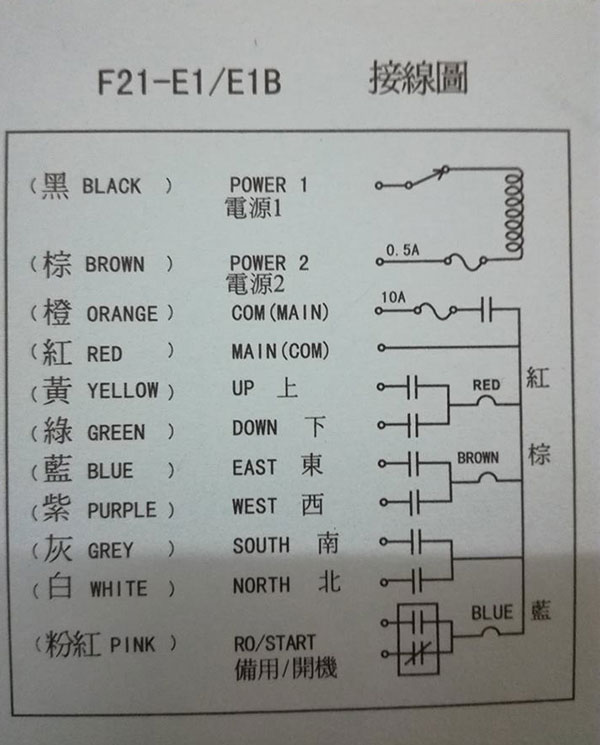

Sơ đồ nối dây trên bộ điều khiển từ xa
