Sơ đồ mạch on off 2 nút nhấn, hướng dẫn đấu nối 2 nút nhấn on off cho khởi động từ để điều khiển bật tắt động cơ 3 pha gián tiếp, an toàn đúng kỹ thuật
Ví dụ một sơ đồ mạch on off 2 nút nhấn để khởi động motor:

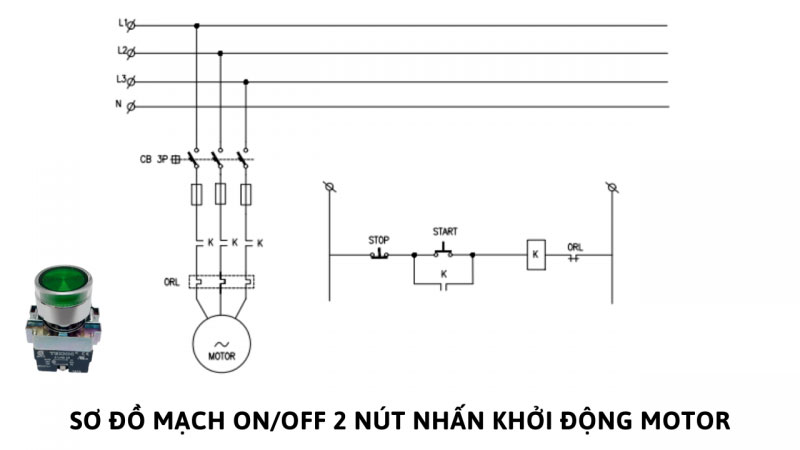

Sơ đồ mạch on off 2 nút nhấn có kèm tiếp điểm rơ le nhiệt
Nguyên lý hoạt động:
Khi nhấn nút START trên mạch điều khiển, contactor đóng tiếp điểm động lực motor hoạt động, khi buông tay ra nhờ có tiếp điểm K duy trì nên mạch vẫn giữ nguyên trạng thái đóng. Khi có sự cố quá tải… dòng điện tăng cao bất thường rơ le nhiệt tác động làm hở mạch điều khiển dẫn đến cuộn coil của contactor mất điện tiếp điểm động lực hở, motor ngưng hoạt động. Khi nhấn STOP thì motor cũng ngừng hoạt động như trên.
- + L1,L2,L3,N : là ký hiệu các pha điện của nguồn điện 3 pha
- + CB : cầu giao
- + Fuse : Cầu chì
- + K : khởi động từ
- + OLD : Rơ le nhiệt bảo vệ quá tải
- Nút nhấn OFF là loại nút nhấn nhấn nhả thường đóng (NC) dùng để tắt động cơ.
- Nút nhấn START là loại nút nhấn nhấn nhả thường mở (NO) dùng để bật động cơ chạy.
- Tiếp điểm thường mở khởi động từ (K) dùng để duy trì trạng thái của công tắc START.
- Cuộn hút khởi động từ (K) dùng hút các tiếp điểm cơ khí của khởi động từ cấp điện cho động cơ.
- Tiếp điểm rơ le nhiệt (OLR) dùng để ngắt mạch tắt tắt động cơ khi quá tải.
Mạch điều khiển được nuôi bằng nguồn điện 1 pha 220VAC, hoặc 380 vac

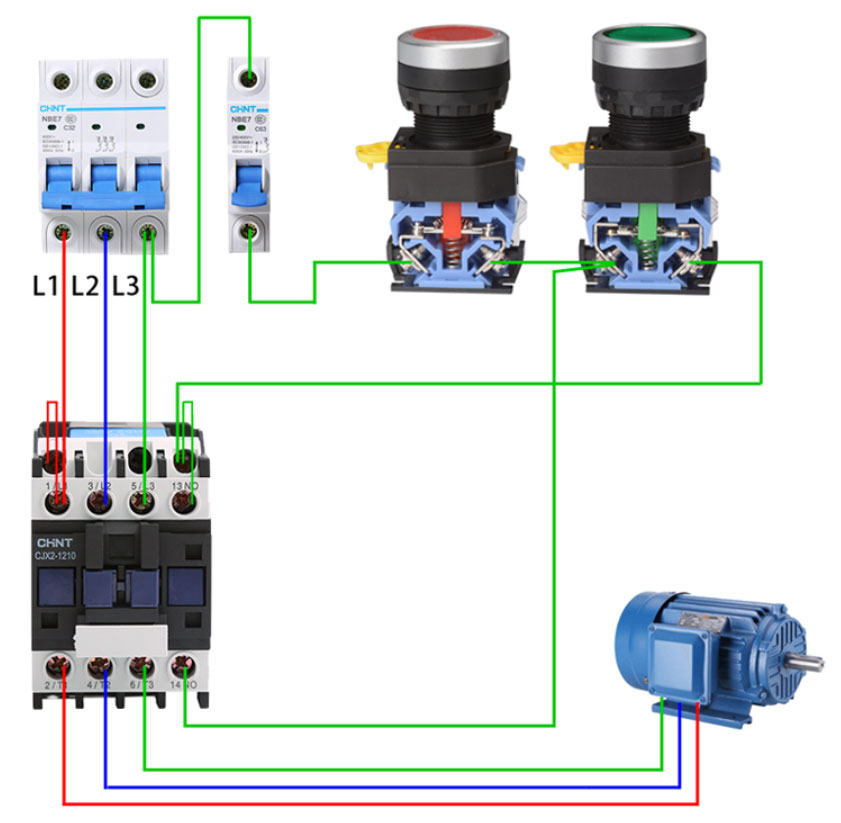

Hình ảnh sơ đồ đấu nối không tích hợp rơ le nhiệt , ( lưu ý là dùng cho khởi động từ cuộn hút 380 VAC)

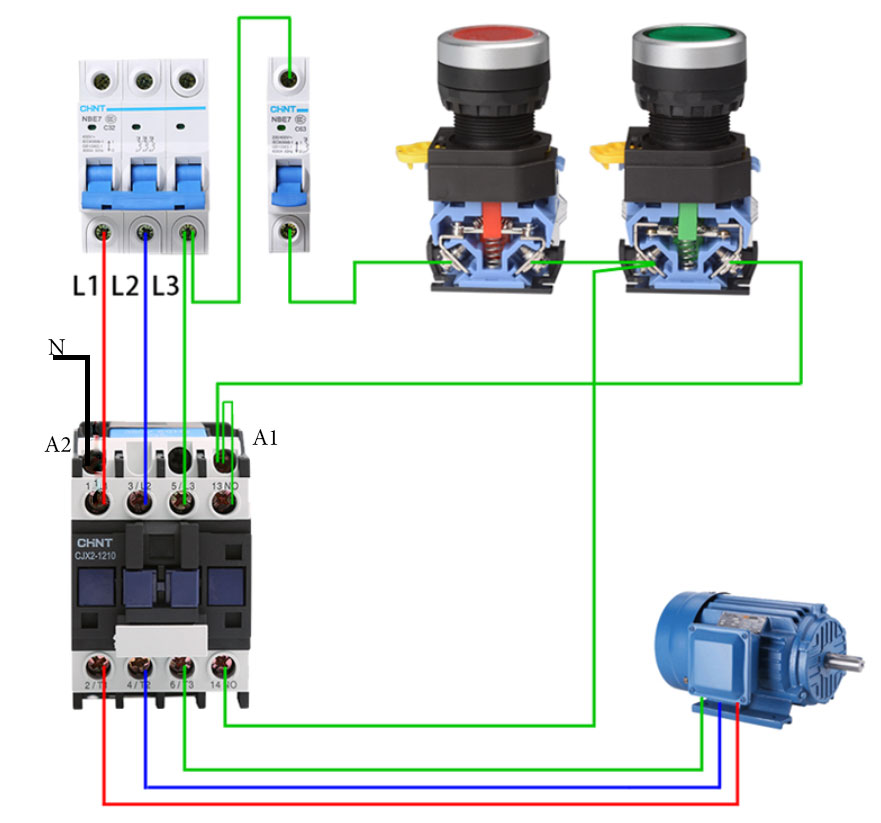

Hình ảnh sơ đồ đấu nối không tích hợp rơ le nhiệt , ( lưu ý là dùng cho khởi động từ cuộn hút 220 VAC)
